ピックアップ製品
こちらに掲載のピックアップ製品は、オンラインショップでも購入できます。

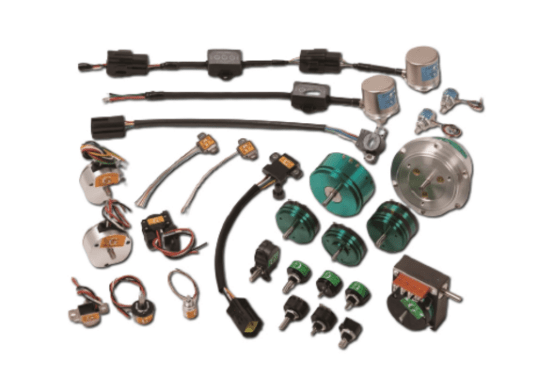

ポテンショメータ (全10件)
回転
CP-2FLシリーズポテンショメータ / 回転
型名 | CP-2FL | CP-2FL-6 |
全抵抗値[kΩ] | 1、5、10 | |
有効電気角[°] | 340 | |
単独直線性 | ±1%FS | |
定格電力 | 0.5W/50℃ | |
外径[mm] | φ22.3 | |
シャフト径[mm] | φ3.175 | φ6 |
CP36Uシリーズポテンショメータ / 回転
型名 | CP-36U |
有効電気角[°] | 18°~360° |
単独直線性 | ±0.2%FS(FS=360°) |
印加電圧 | DC24V±8V |
外径[mm] | φ36 |
シャフト径[mm] | φ6 |
CP-1HXシリーズポテンショメータ / 回転
型名 | CP-1HX-xxRx | CP-1HX-xxPx |
有効電気角[°] | ±180 | |
絶対直線性 | ±2%FS | |
印加電圧 | DC5V | |
出力 | レシオ | PWM |
外形[mm] | 14×18×4.4 | |
シャフト径[mm] | Φ6 |
CP-22H 多回転シリーズポテンショメータ / 回転
型名 | CP-22H |
有効電気角[°] | ±900~±9,000 |
絶対直線性 | ±1%FS |
印加電圧 | DC5V |
外形[mm] | 22×30×44 |
シャフト径[mm] | φ6 |
CP2HXシリーズポテンショメータ / 回転
型番 | CP2HXCxxxRx | CP2HXCxxxPx |
---|---|---|
CP2HXPxxxRx | CP2HXPxxxPx | |
有効電気角[°] | ±180 | |
絶対直線性 | ±2%FS | |
印加電圧 | DC5V | |
出力 | レシオ | PWM |
外形[mm] | 30×33.5×7 | |
シャフト | セパレートタイプ |
直線
LP-F-63シリーズポテンショメータ / 直線
型名 | LP-100F-63 LP-150F-63 LP-200F-63 LP-250F-63 | LP-300F-63 |
全抵抗値[kΩ] | 1, 2, 5, 10 | 5, 10 |
有効ストローク[mm] | 100 150 200 250 | 300 |
単独直線性 | ±0.3%FS | |
定格電力 | 2W/70℃ | 4W/70℃ |
外径[mm] | Φ22.2 | |
シャフト形状 | Φ5mm、先端ロッドエンド |
傾斜
WRシリーズポテンショメータ / 傾斜
型名 | WR-7UHA | WR-7UHA360 |
有効傾斜角[°] | ±60 | ±180 |
絶対直線性 | ±0.8%FS | ±0.4%FS |
印加電圧 | DC5V | |
外形[mm] | □61×81 |
ESC3000Zシリーズポテンショメータ / 傾斜
型名 | ESC30xxZ-R | ESC30xxZ-V | ESC30xxZ-A | ESC30xxZ-D |
出力 | レシオ出力 | 電圧出力 | 電流出力 | デジタル出力 |
有効傾斜角[°] | ±10、±20、±30、±45、±60、±80 | ±80 | ||
絶対直線性 | ±0.5%FS | ±0.1°(~±10°) ±0.2°(~±30°) ±0.5°(~±80°) | ||
入力電圧 | DC5V | DC8~30V | DC24V | - |
外形[mm] | 70x90x23 |
THD2000Zシリーズポテンショメータ / 傾斜
型名 | THD2000Z | |
出力 | レシオ出力 | デジタル出力 |
有効傾斜角[°] | ±10、±20、±30、±45、±60 | ±30、±60 |
絶対直線性 | ±1.0%FS | |
入力電圧 | DC5V | |
外形[mm] | φ40×10 |
