エンコーダ回転型磁気式アブソリュートエンコーダ

CE36Mシリーズ

  • 磁気式
製品特徴
●外形Φ36mm磁気検出式ロータリアブソリュートエンコーダ
●最高分解能13bitシリアル通信出力。耐衝撃性を兼ね備え幅広い温度範囲で使用可
●周囲の電磁波・磁界の影響を受けにくく保護等級は最大IP67と耐環境性に優れる
mailお見積り・お問い合わせはこちら
データダウンロード
型名
規格表
用途例

データダウンロード

CADデータ・PDFカタログ
データダウンロード
製品資料
PDF
エンコーダ製品（磁気式）について
PDF
センサアプリケーション一覧表
型名

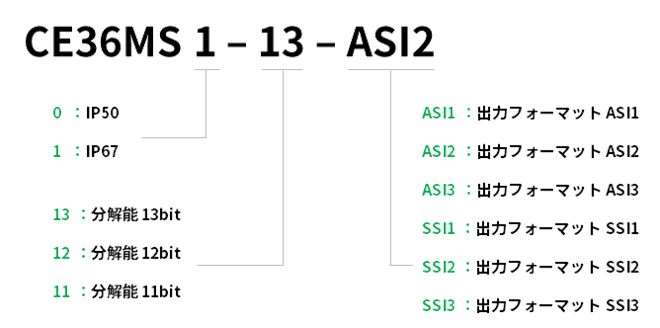

型名説明画像
カスタム対応事例
【カスタム対応事例】
お客様のニーズに合わせて少量からカスタム対応いたします。
各種仕様やカスタムのご質問はこちら
規格表
型名CE36MSx-11CE36MSx-12CE36MSx-13
分解能11bit/回転12bit/回転13bit/回転
精度±0.2%FS±0.1%FS±0.05%FS
再現性±1カウント

位置データ

更新周期[kHz]

24.412.26.1
入力電圧DC5V
外径[mm]Φ36



用途例
  • ロボット：関節角度の制御
  • 工作機械：位置制御
