ポテンショメータ無接触式(磁気抵抗素⼦)回転⾓度センサ

CP-2UNシリーズ

～直径22mm

製品特徴

小型で高精度な無接触式回転角度センサ。外径はΦ16mmと限られたスペースのある場所でも使用できます。多様な接続タイプが用意されており、汎用性の高い製品です。

ご購入はこちらから

データダウンロード

CADデータ・PDFカタログ

データダウンロード

製品資料

PDF

磁気抵抗素子製品（Blue Pot）について

PDF

センサアプリケーション一覧表

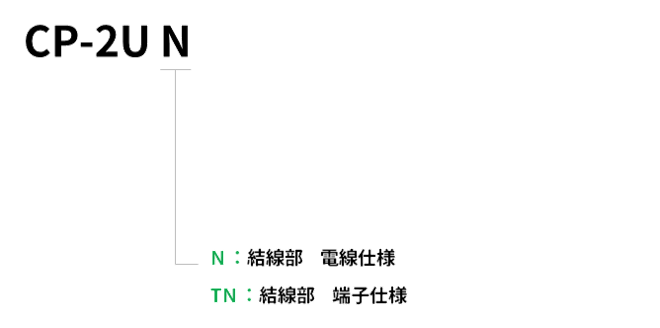

型名

カスタム対応事例

【カスタム対応事例】
・温度補償範囲：-30～100℃

各種仕様やカスタムのご質問はこちら

規格表

型名	CP-2UN	CP-2UTN
有効電気角[°]	±45
単独直線性	±2%FS
印加電圧	DC10V以下
外径[mm]	φ16×13
シャフト径[mm]	φ3

用途例

線路保全機器：軌道変動システムの監視
材料試験機：せん断角度の測定
エンジンガバナ：Nox排出量の測定
巻線機：張力・モータ速度の制御
