ポテンショメータ無接触式(MEMS)傾斜角センサ

ESC3000Zシリーズ

  • 2軸検出
  • 狭角度10°~90°
  • 広角度110°~
  • 電流出力
  • デジタル出力
  • 防滴
製品特徴
高精度かつ高機能を持つ無接触式傾斜角センサ。豊富な出力バリエーションを持ち合わせ、取付時に0°位置を簡単ティーチング可能であり・耐振動性高い高機能な製品です。

データダウンロード

CADデータ・PDFカタログ
製品資料
製品特徴 / 導入事例 / 製品仕様
ESC3000Z ユーザフレンドリ機能(Digital Dumper、Index Key)について
センサアプリケーション一覧表

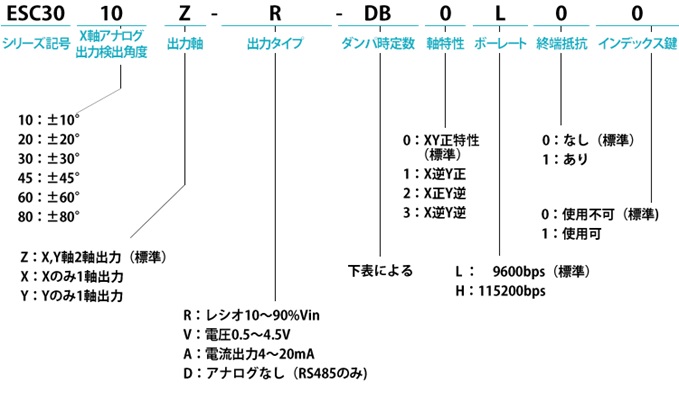

型名
型名説明画像
カスタム対応事例
【カスタム対応事例】
お客様のニーズに合わせて少量からカスタム対応いたします。
規格表
型名ESC30xxZ-RESC30xxZ-VESC30xxZ-AESC30xxZ-D
出力レシオ出力電圧出力電流出力デジタル出力
有効傾斜角[°]±10、±20、±30、±45、±60、±80±80
絶対直線性±0.5%FS±0.1°(~±10°)
±0.2°(~±30°)
±0.5°(~±80°)
入力電圧DC5VDC8~30VDC24V
外形[mm]70x90x23



用途例
  • パワーシート検査装置:背もたれ角度の測定
  • ブルドーザ:車体姿勢の制御
  • 食品加工機:圧力鍋水平位置の制御
  • シールドマシン:ピッチ・ロール角度の制御
  • 穴掘り機:掘削バゲット垂直位置の制御
