ポテンショメータ接触式(コンダクティブ・プラスチック抵抗素⼦)直線変位センサ
LP-FJシリーズ
製品特徴
高精度かつ有効ストロークバリエーションが豊富な接触式直線変位センサ。50~300mmまで有効ストロークの選択肢が豊富、防水防塵性も強化できる等あらゆる使用環境に対応した製品です。
ご購入はこちらから
データダウンロード
CADデータ・PDFカタログ

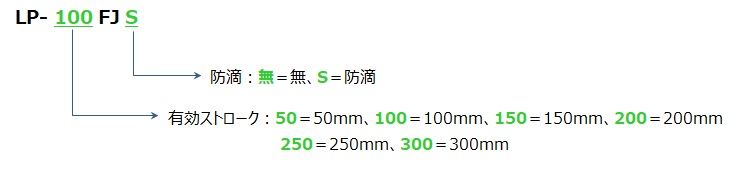

型名
カスタム対応事例
【カスタム対応事例】・単独直線性：±0.2%FS（LP-50FJx）、±0.1%FS（LP-50FJx以外）
規格表
| 型名 | LP-50FJx | LP-100FJx LP-150FJx LP-200FJx | LP-250FJx | LP-300FJx |
| 全抵抗値[kΩ] | 1, 5 | 5 | 10 | |
有効 ストローク[mm] | 50 | 100 150 200 | 250 | 300 |
| 単独直線性 | ±0.5%FS | ±0.3%FS | ||
| 定格電力 | DC36V max./50℃ | |||
| 外径[mm] | Φ22.2mm | |||
| シャフト形状 | M6 | |||
用途例
- 射出成型機：型締めストロークの制御
- 板金プレス機：プレスストローク量の制御
- 薬剤散布車輛：薬剤タンク部開度の制御
- トラクタ：油圧シリンダーストロークの制御
- パラレルリンク：リンク機構ストロークの制御
