ポテンショメータ無接触式(ホールIC)傾斜角センサ

WRシリーズ

  • 1軸検出
  • 広角度110°～
  • 防滴
製品特徴
耐環境性高く有効傾斜角範囲が非常に広い無接触式傾斜角センサ。堅牢な構造を持ち高精度に使用できるため、建設機械業界を中心に採用いただいている製品です。
mailお見積り・お問い合わせはこちら
データダウンロード
型名
規格表
用途例

データダウンロード

CADデータ・PDFカタログ
データダウンロード
製品資料
PDF
Hall素子製品（Orange Pot）について
PDF
センサアプリケーション一覧表
型名

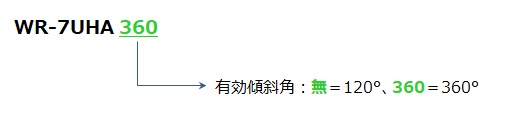

型名説明画像
カスタム対応事例
【カスタム対応事例】
お客様のニーズに合わせて少量からカスタム対応いたします。
各種仕様やカスタムのご質問はこちら
規格表
型名WR-7UHAWR-7UHA360
有効傾斜角[°]±60±180
絶対直線性±0.8%FS±0.4%FS
印加電圧DC5V
外形[mm]□61×81



用途例
  • クレーン・高所作業車：ブーム起伏角・ジブ角度の制御
  • パワーショベル：車体姿勢の制御
  • 産業用コンベア：コンベア起伏角の制御
